產品概述
GZD(W)直流屏采用高可靠性的高頻開關電源或相控整流電源和智能微機監控系統，配有自動降壓硅鏈，閃光斷電器，絕緣監控系統等等。
整機具有結構緊湊、智能化程度高、維護方便、界面直觀等優點。
直流柜可實現智能充電，有級和無級調壓、通過強大的微機監控功能，可實現對直流柜的全面自動操作和遠程監控。W為帶微機控制器型。
使用條件
1.海拔高度不超過2000m。
2.周圍空氣相對濕度不超過90%（相當于環境溫度為20℃時）。
3.周圍無導電、爆炸塵埃，無腐蝕金屬和破壞絕緣的氣體，無強電磁場干擾。
4.無劇烈振動和沖擊，垂直傾度不超過5°。
5.交流電壓幅值的持續波動范圍不超過±10%。
6.交流電網頻率波動范圍不超過2%。
外形尺寸
1.充電屏：高*寬*深2200*800*600（推薦尺寸）
2.饋電屏：高*寬*深2200*800*600（推薦尺寸）
3.蓄電池的尺寸可根據用戶要求和所選蓄電池的容量而定。

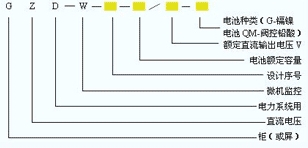

符號與含義
主要技術指標
1.額定輸入交流電壓：380±10%三相線制
2.頻率：50Hz±1Hz
3.額定直流輸出電壓：110V、220V
4.額定直流輸出電流：10、20、30、40、50、60、80、100、160、200、300A
5.鉛酸電池適用范圍：50、100、200、300、400、500、600、800、1000、
1600、2000、3000Ah
6.鎘鎳電池適用范圍：4、8、10、20、40、65、75、100、150、220、300Ah
7.自動穩壓范圍：為額定直流輸出電壓的90-130%（允許電流變化范圍為額定輸
出電流0-100%）
8.穩壓精度：≤±1%
9.自動穩流范圍：為額定直流輸出電壓的3-100%（允許電壓變化范圍為額定輸
出電壓90-130%）
10.穩流精度：≤±2%波紋系數：≤±2%
11.絕緣電阻（控制母線和動力母線與地之間）：≥10M
12.噪音：≤60dB
訂貨須知
1.必須說明設備使用的場合及用途。
2.訂貨時提出設備名稱、型號、規格。
3.訂貨時提出設備的額定電壓、蓄電池型號、容量及數量。
4.有特殊使用環境及其他技術要求時，請與我工廠技術部門協商簽訂技術協議。 |
