產品概述
GCK系列開關柜由動力配電中心（PC）柜和時機控制中心（MCC）柜二部分組成。適用于發電廠、變電站、工礦企業等電力用戶作為交流50Hz，最大工作電壓至660V，最大工作電流至3150A的配電系統中，作為動力配電、電動機控制及照明等配電設備的電能轉換分配控制之用。產品具有分?jǐn)嗄芰Ω�、動熱穩定性能好，結構先進、合理，電氣方案切合實際，系列性、通用性強，各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。產品符合IEC439標準，也符合GB7251-87《低壓成套開關設備》國家標準和ZBK36001-89《低壓抽出式成套開關設備》標準。
技術參數
額定頻率：50Hz 額定電壓：380V 主電路接插件：15A
額定絕緣電壓：660V 輔助電路接插件：15A
額定工作電流 水平母線：630-3150A 工作耐壓1min:2500V
（有效值） 垂直母線：630/800A 控制電機最大容量：155kw
額定短時耐受電流 水平母線：50kA/1s 防護等級：IP30
垂直母線：30kA/1s
額定峰值耐受電流 水平母線：105kA
垂直母線：63/105kA
型號說明
使用條件
一、周圍空氣溫度不高于+40℃，不低于-5℃，24h內平均溫度不得高于+35℃。
二、戶內安裝使用，使用地點的海拔高度不得超過1000m。
三、周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有
較大的相對濕度（例如+20℃時為90%），應考慮到由于溫度的變化可能會
偶然產生凝露的影響。
四、設備安裝時與垂直的傾斜度不超過5°。
五、設備安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場
所。

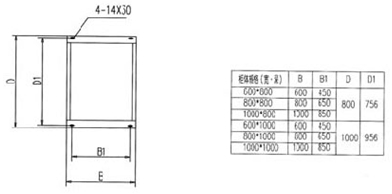

外形尺寸圖

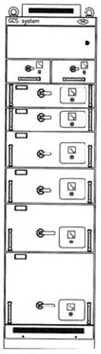

外形示意圖
 |
